자동감속장치는 CAKE SCRAPING시 BASKET를 고속회전으로부터 미속회전으로 전환시키는 장치입니다.
원심력을 이용한 제동 CLUTCH 및 감속기구를 조합하여 OIL BATH내에서 운전되므로 부드럽게 운전되며 부품의 손상이 없습니다.. |
|
 |
 |
기동 |
| 기동시 전동기가 과부하 상태가 되는 것을 방지하기 위하여 SLIP 장치를 사용, 원심력으로 SLIP WING이 SLIP DRUM의 내면을 마찰하면서 기동하는 방식으로 되어 있습니다. |
|
|
제동 |
기계적 제동에 의해 BASKET를 정지시키는 방법이 사용됩니다. 일반적으로 AIR CYLINDER에 의한 BRAKE BAND식
(BRAKE PULLEY를 BAND로써 잡는 방식)으로 제동합니다. |
|
 |
처리용량, 공정주기 등에서 특별한 요구사항이 없는 경우 경제적이면서도 광범위하게 사용 가능한 형식입니다.
처리액의 물성변화가 없고 한 종류의 제품만을 연속, 대량으로 처리하는 경우 적용하기에 유리하며 기계식 기동 및 제동
방법을 채택함으로써 공정주기가 짧아 처리량의 증대에 기여합니다. |
| |
 |
|
저속급액 |
| 일반적으로 원심효과는 회전체의 직경에 비례하고 회전수의 제곱에 비례합니다. 따라서 여과성이 좋은 결정일 경우에는 POLE CHANGE MOTOR를 사용하여 저속 회전시에 급액을 함에의해 원심효과를 1/4로 저하시킴으로써CAKE를 BASKET
내면에 균일하게 형성시켜 진동 없는 운전을 가능케 합니다. 또한 저속, 고속을 선택할 수 있어 처리량의 물성에 맞게끔 각
공정의 회전수를 선택하여 좋은 품질의 제품을 얻을 수 있습니다. |
|
|
OVERFLOW 급액 |
| 여과성이 나쁜 결정의 경우에는 액을 OVERFLOW시키면서 여과 및 침강분리를 병행함으로써 탈수효율을 향상시키고 안정된 운전을 가능케 하는 방식입니다. |
|
 |
|
MODEL
|
BASKETDIM
(mm)
|
MAX VOL
|
RPM
|
G-EFFECT
|
MOTOR
|
WEIGHT
|

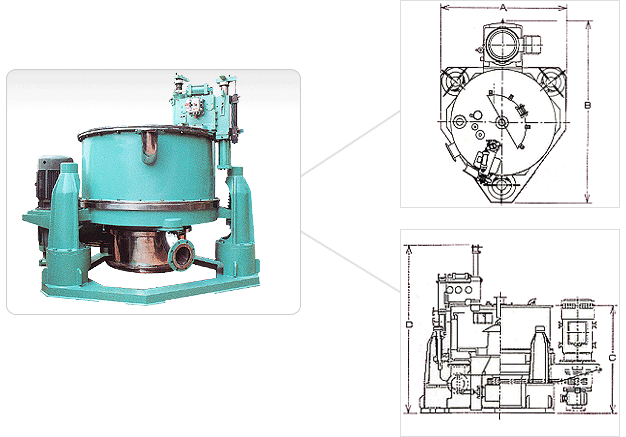

MAIN DIM(mm)
|
DIA ×DEPTH
|
(ℓ) |
(G) |
(Kw) |
(Kg) |
A |
B |
C |
D |
|
AFT-30
|
760x360 |
65 |
1300 |
713 |
4Px7.5 |
1600 |
1390 |
1800 |
1000 |
1620 |
|
AFT-36
|
915x410
|
105 |
1100 |
619 |
4Px11 |
2200 |
1707 |
2120 |
1090 |
1780 |
|
AFT-42
|
1070x450 |
167 |
1000 |
598 |
4Px15 |
3100 |
2000 |
2370 |
1355 |
2255 |
|
AFT-48
|
1220x500 |
287 |
950 |
616 |
6Px22 |
4200 |
1865 |
2650 |
1530 |
2570 |
|
AFT-55
|
1400x550 |
431 |
850 |
565 |
6Px30 |
6100 |
2020 |
2890 |
1730 |
2670 |
|
AFT-60
|
1520x650 |
590 |
800 |
544 |
6Px37 |
7000 |
2126 |
3100 |
1960 |
2990 |
|
|
|
