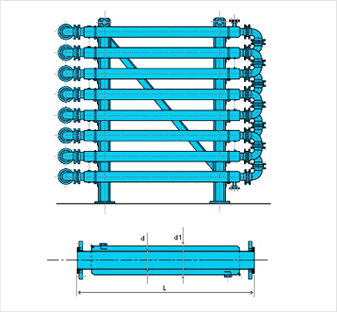

ED-TYPE 열교환기는 특히 PRODUCT의 냉각 및
가열공정에 적합한 열교환기 방식으로 PRODUCT-SIDE는 LOOSE 플랜지로 체결되어지며, JACKET
부는 WELDING NECK 플랜지 또는 FLEXIBLE
튜브로 체결되는 방식을 사용하고 있습니다.
|
|
 |
|
Nominal size
|
25
|
40
|
50
|
80
|
100 |
150 |
200
|
250 |
| d |
33.7 |
48.3 |
60.3 |
88.9 |
114.3 |
168.3 |
219.1 |
273 |
| d1 |
76.1 |
101.6 |
114.3 |
159 |
193.7 |
244.5 |
323.9 |
355.6 |
| L maxi. |
2000 |
2000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
Exchange area
for L max (㎡) |
0.16 |
0.262 |
0.511 |
0.782 |
1.00 |
1.48 |
1.93 |
2.40 |
| Inner cross spection ㎠ |
4.3 |
11 |
19 |
44 |
77 |
179 |
313 |
497 |
| Jacket cross section ㎠ |
30 |
52 |
61 |
115 |
159 |
200 |
376 |
320 |
| Weight for L max ㎏ |
23 |
34 |
57 |
96 |
114 |
211 |
313 |
462 |
|
|
|
